Photocell thang máy là một trong những bộ phận không thể thiếu để đảm bảo sự an toàn khi sử dụng thang máy. Đặc biệt trong các tòa nhà cao tầng, chung cư, trung tâm thương mại hay các công trình lớn, việc đảm bảo an toàn cho người sử dụng trở thành ưu tiên hàng đầu. Những sự cố như kẹt cửa thang, cửa thang máy đóng mở không chính xác, hoặc các tình huống nguy hiểm khác đều có thể xảy ra nếu không có sự hỗ trợ từ các linh kiện an toàn. Vì vậy, qua bài viết này hãy cùng Quang Minh Elevator tìm hiểu về Photocell thang máy, nguyên lý hoạt động của nó và vai trò quan trọng của nó trong khi sử dụng thang máy nhé!
I. Photocell thang máy là gì?
Photocell thang máy hay còn gọi là cảm biến cửa thang máy, mành hồng ngoại, mành cửa cabin, cảm quang cửa thang máy,… sử dụng công nghệ tia hồng ngoại để phát hiện và nhận diện vật cản trước cửa thang máy trong quá trình đóng mở cửa. Khi cửa thang máy đóng lại và có vật cản trong phạm vi hoạt động của cảm biến, Photocell thang máy sẽ ngay lập tức phát hiện và ngừng hoạt động của thang, đảm bảo rằng cửa không đóng lại khi có người hoặc vật cản đang nằm trong phạm vi cửa. Điều này giúp ngăn ngừa các tai nạn nghiêm trọng có thể xảy ra, như việc kẹt cửa thang, va đập vào người sử dụng, hay thậm chí gây thương tích.
II. Cấu tạo của Photocell thang máy
Photocell thang máy được thiết kế với các thành phần chính giúp đảm bảo hiệu quả hoạt động của thang máy trong suốt quá trình vận hành. Dưới đây là các thành phần cơ bản tạo nên một hệ thống Photocell thang máy:
- Hai thanh thu đặt bên cửa cabin để phát tia hồng ngoại: Đây là hai bộ phận quan trọng nhất của hệ thống. Mỗi thanh thu được gắn ở hai bên cửa cabin thang máy. Chúng phát ra tia hồng ngoại với mục đích tạo ra một “lưới hồng ngoại” giúp phát hiện vật cản. Khi có bất kỳ vật thể nào chắn ngang đường đi của tia hồng ngoại, hệ thống sẽ nhận diện và tự động ngừng quá trình đóng cửa của thang máy.
- Bộ nguồn và mạch cảm biến: Là một phần thiết yếu trong việc duy trì hoạt động ổn định của hệ thống. Nó giúp cung cấp nguồn điện cho các thành phần cảm biến hoạt động. Mạch cảm biến là nơi xử lý tín hiệu được phát ra từ các thanh thu hồng ngoại. Khi mạch nhận được tín hiệu phản hồi từ hai thanh thu, nó sẽ truyền tín hiệu đến bộ điều khiển thang máy để ngừng hoạt động đóng cửa nếu phát hiện vật cản.
- Hệ thống dây dẫn kết nối nguồn điện với hoạt động của cảm biến: Đóng vai trò quan trọng trong việc kết nối nguồn điện và các thành phần cảm biến. Đảm bảo rằng nguồn điện luôn được cung cấp đủ và các tín hiệu từ các thanh thu sẽ được truyền đến mạch cảm biến một cách chính xác, giúp hệ thống hoạt động liên tục và hiệu quả.
III. Nguyên lý hoạt động của Photocell thang máy
Hệ thống Photocell thang máy hoạt động dựa trên nguyên lý sử dụng tia hồng ngoại để phát hiện vật cản trước cửa thang máy.
- Khi thang máy bắt đầu hoạt động và cửa thang mở hoặc đóng, các thanh cảm biến Photocell thang máy sẽ phát ra tia hồng ngoại xuyên qua khu vực cửa cabin.
- Các tia hồng ngoại này sẽ liên tục kiểm soát khu vực phía trước cửa thang. Khi có vật cản, chẳng hạn như người, vật dụng hay các chướng ngại vật khác xuất hiện trong khu vực tia hồng ngoại, hệ thống sẽ ngay lập tức nhận diện được tín hiệu này.
- Ngay khi có tín hiệu phản hồi từ các thanh cảm biến, mạch cảm biến sẽ nhanh chóng xử lý tín hiệu và truyền về bộ điều khiển thang máy. Quá trình đóng cửa thang máy sẽ lập tức tạm dừng, thang sẽ không tiếp tục đóng lại cho đến khi vật cản được loại bỏ hoàn toàn.
- Mặt khác, khi không còn vật cản và các tia hồng ngoại được tự do đi qua, hệ thống cảm biến sẽ nhận thấy tình trạng an toàn và cho phép cửa thang tiếp tục đóng lại bình thường.
IV. Các loại Photocell thang máy phổ biến
1. Photocell dạng điểm
Photocell dạng điểm là một trong những loại cảm biến phổ biến được sử dụng trong các thang máy có chi phí thấp. Loại cảm biến này hoạt động bằng cách phát hiện vật cản ở một điểm cụ thể, thường được lắp đặt ở hai mép của cánh cửa thang máy. Chúng sử dụng một tia hồng ngoại để kiểm tra xem có vật cản nào trong phạm vi cửa thang hay không.
Ưu điểm: Chi phí thấp và dễ dàng lắp đặt. Với thiết kế đơn giản và khả năng hoạt động hiệu quả trong nhiều thang máy, loại cảm biến này rất phù hợp cho các thang máy giá rẻ hoặc thang máy trong các công trình yêu cầu tiết kiệm chi phí.
Nhược điểm: Của loại này là phạm vi phát hiện hạn chế. Chỉ có một điểm phát hiện, nên nó chỉ có thể nhận diện vật cản nằm ngay trong phạm vi này. Điều này làm giảm khả năng bảo vệ của hệ thống, vì nếu vật cản không nằm đúng trong phạm vi tia hồng ngoại, cửa thang có thể đóng mà không phát hiện ra vật cản.

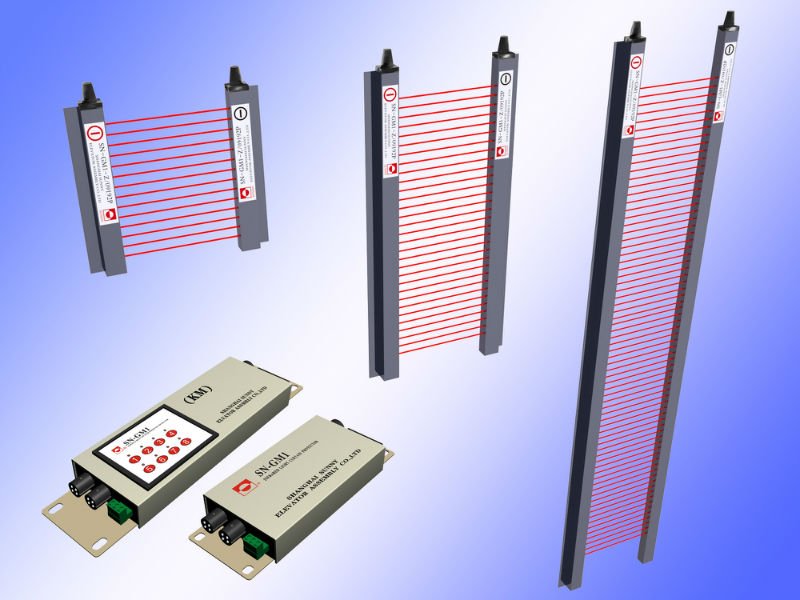

2. Photocell dạng thanh
Photocell dạng thanh là một sự cải tiến so với dạng điểm. Loại cảm biến này có chiều dài lên đến khoảng 2000mm, giúp tạo ra một “rào chắn hồng ngoại” rộng hơn và quét toàn bộ khu vực cửa thang máy. Các tia hồng ngoại được phát ra từ hai thanh cảm biến đặt dọc theo cửa cabin, giúp nhận diện vật cản trong toàn bộ diện tích cửa, từ đó tăng cường khả năng bảo vệ an toàn.
Ưu điểm: Của loại này là phạm vi quét rộng hơn nhiều so với dạng điểm. Điều này có nghĩa là cảm biến có thể phát hiện vật cản ở mọi vị trí trong phạm vi cửa, bao gồm cả những vật thể nhỏ hoặc người đứng gần cửa thang mà không thể dễ dàng nhận diện bằng cảm biến dạng điểm. Ngoài ra, việc lắp đặt cảm biến dạng thanh cũng giúp thang máy hoạt động ổn định và an toàn hơn, giảm thiểu khả năng xảy ra các sự cố kẹt cửa thang.
Nhược điểm: Là giá thành cao hơn so với dạng điểm. Tuy nhiên, với những lợi ích vượt trội về bảo vệ an toàn, chi phí này thường được xem là hợp lý đối với những thang máy yêu cầu mức độ an toàn cao, như thang máy trong các khu vực công cộng hoặc các công trình lớn.
V. Vai trò quan trọng của Photocell thang máy khi sử dụng
1. Lý do lắp đặt Photocell thang máy là cần thiết
- Các sự cố không đáng có do lỗi cảm biến hoặc không lắp đặt cảm biến
Việc lắp đặt Photocell thang máy không chỉ là một yêu cầu về kỹ thuật mà còn là một yếu tố quan trọng đảm bảo an toàn cho người sử dụng. Khi không có cảm biến hoặc cảm biến không hoạt động chính xác, những sự cố nguy hiểm có thể xảy ra trong quá trình vận hành thang máy. Một trong những vấn đề phổ biến là cửa thang máy đóng khi có vật cản, gây nguy hiểm cho người sử dụng, đặc biệt là khi có trẻ em, người già hoặc người khuyết tật đứng gần cửa. Điều này có thể dẫn đến các chấn thương hoặc tai nạn không đáng có.
Bên cạnh đó, trong một số trường hợp, nếu cảm biến không hoạt động đúng cách, cửa thang máy có thể bị kẹt hoặc không đóng chặt, khiến thang máy không thể hoạt động bình thường, gây ra các sự cố về cơ khí hoặc điện. Do đó, việc lắp đặt một hệ thống Photocell thang máy chất lượng và hoạt động ổn định là một yêu cầu quan trọng để đảm bảo an toàn cho mọi người khi sử dụng.
- Tầm quan trọng trong việc tránh kẹt cửa thang máy, đặc biệt trong các tình huống khẩn cấp
Trong các tình huống khẩn cấp, Photocell thang máy đóng vai trò cực kỳ quan trọng. Chẳng hạn, khi thang máy đang di chuyển giữa các tầng, nếu có người đứng gần cửa hoặc có vật cản, photocell sẽ nhận diện ngay lập tức và kích hoạt hệ thống bảo vệ, ngừng cửa thang đóng. Điều này không chỉ bảo vệ người sử dụng mà còn giúp tránh tình trạng kẹt cửa thang máy trong các tình huống khẩn cấp, nơi mà việc cửa không đóng hoặc mở kịp thời có thể gây nguy hiểm.
Ngoài ra, trong các thang máy phục vụ cho bệnh viện, trường học, trung tâm thương mại, hay các khu dân cư đông đúc, việc lắp đặt cảm biến Photocell giúp hạn chế tối đa sự cố cửa thang máy đóng sai cách. Khi xảy ra sự cố, hệ thống sẽ nhanh chóng phát tín hiệu cảnh báo và xử lý vấn đề, đảm bảo thang máy tiếp tục hoạt động an toàn.

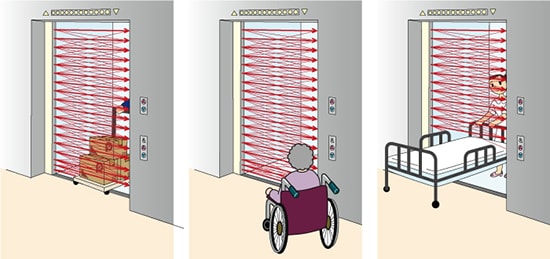

2. Lợi ích đảm bảo an toàn
- Đảm bảo an toàn cho người sử dụng, nhất là trẻ nhỏ, người già, phụ nữ mang thai và người khuyết tật
Một trong những lý do quan trọng nhất khiến việc lắp đặt Photocell thang máy trở nên cần thiết là khả năng đảm bảo an toàn cho người sử dụng. Cảm biến Photocell giúp ngừng cửa thang ngay lập tức khi phát hiện vật cản, đặc biệt là đối với những đối tượng dễ bị tổn thương như trẻ em hoặc người già. Điều này giúp tránh được các tai nạn, đảm bảo rằng không có ai bị kẹt lại trong cửa thang.
- Đảm bảo hoạt động ổn định của thang máy và giảm thiểu sự cố
Không chỉ đảm bảo an toàn, Photocell thang máy còn giúp duy trì hoạt động ổn định của thang máy trong suốt quá trình sử dụng. Việc cửa thang đóng đúng cách là yếu tố quan trọng trong việc vận hành thang máy. Khi có sự can thiệp của cảm biến, thang máy có thể tự động dừng hoạt động nếu phát hiện ra vật cản, từ đó tránh được các sự cố liên quan đến cơ khí và điện. Điều này không chỉ giúp giảm thiểu sự cố mà còn tăng độ bền cho thiết bị thang máy, giảm thiểu chi phí bảo dưỡng và sửa chữa.
VI. Kết luận
Trong một hệ thống thang máy, Photocell thang máy đóng vai trò vô cùng quan trọng trong việc đảm bảo an toàn cho người sử dụng. Đây là một linh kiện cảm biến giúp phát hiện vật cản trước cửa thang máy, tự động ngừng hoạt động khi có vật cản, tránh các tai nạn không đáng có như kẹt cửa, va chạm gây thương tích cho người sử dụng, đặc biệt là trong các tình huống khẩn cấp. Chính vì vậy, Photocell thang máy không chỉ là một thành phần phụ trợ mà là một yếu tố thiết yếu để nâng cao chất lượng và độ an toàn của mỗi thang máy.
Qua bài viết này, Quang Minh Elevator hy vọng rằng bạn đã có thêm thông tin về Photocell thang máy để từ đó có thể lựa chọn loại Photocell phù hợp với nhu cầu của mình. Nếu bạn vẫn còn những thắc mắc hay cần tư vấn về việc lắp đặt thang máy – hãy liên hệ ngay với Quang Minh Elevator thông qua Hotline 0981 09 38 38 nhé!
